2 Componentele sistemului
Senzori:senzori de temperatură, senzori de presiune etc., utilizați pentru monitorizarea în timp real a parametrilor precum temperatura și presiunea bateriilor și a mediului.
Unitate de control:de obicei, un microcontroler sau un sistem informatic care controlează funcționarea echipamentelor de management termic pe baza datelor senzorilor și a algoritmilor prestabiliți.
Echipament de racire:
Sistem de racire cu aer:inclusiv ventilatoare, canale de aer, schimbătoare de căldură etc., care disipează căldura prin fluxul de aer.
Sistem de racire cu lichid:inclusiv pompe, lichid de răcire, radiatoare, plăci de răcire etc., care iau căldură prin circulația lichidului de răcire.
Echipament de incalzire:precum încălzitoarele electrice, încălzitoarele de material cu schimbare de fază etc., utilizate pentru încălzirea bateriilor în medii cu temperatură scăzută.
Material termoizolant:utilizat pentru a reduce impactul mediului extern asupra temperaturii bateriei și pentru a menține temperatura internă stabilă.
Actuatori:cum ar fi supape, pompe etc., utilizate pentru a controla fluxul de lichid de răcire sau de aer.
Conectori:inclusiv conducte, cabluri etc., conectați diverse componente pentru a asigura funcționarea normală a sistemului.
Principiul de funcționare:Monitorizarea temperaturii: Senzorul monitorizează continuu temperatura bateriei și a mediului și transmite datele către unitatea de control.
Analiza datelor:Unitatea de control analizează datele pentru a determina dacă echipamentul de răcire sau încălzire trebuie activat.
Proces de răcire:
Răcire cu aer:Când temperatura depășește pragul setat, ventilatorul pornește și împinge aerul să curgă peste suprafața bateriei, eliminând căldura.
Răcire cu lichid:Pompa împinge lichidul de răcire prin placa de răcire sau direct în contact cu bateria, absoarbe căldură și curge înapoi în radiator pentru schimbul de căldură.
Proces de incalzire:Într-un mediu cu temperatură scăzută, dispozitivul de încălzire este activat pentru a elibera căldură prin energie electrică sau materiale cu schimbare de fază, crescând astfel temperatura bateriei.
Reglarea temperaturii:Unitatea de control reglează intensitatea răcirii sau încălzirii pe baza datelor în timp real pentru a se asigura că temperatura bateriei este menținută în intervalul optim de funcționare.
Uniformitatea distribuției termice:Prin proiectarea unor conducte de aer rezonabile sau căi de curgere a lichidului de răcire, distribuția temperaturii în interiorul pachetului de baterii este asigurată a fi uniformă.
Protectie de securitate:Sistemul include, de asemenea, funcții de siguranță, cum ar fi protecția împotriva supraîncălzirii și detectarea scurgerilor pentru a preveni potențiale pericole de siguranță.
Optimizare inteligentă:Sistemele moderne de management termic pot integra algoritmi de inteligență artificială pentru a optimiza strategiile de control, a îmbunătăți eficiența energetică și viteza de răspuns.
Monitorizare de la distanță:Sistemul poate suporta funcții de monitorizare și control de la distanță, facilitând personalului de întreținere să înțeleagă starea sistemului în timp real și să facă ajustări.
3 Funcția sistemului de stocare a energiei
Partea utilizator:
① Scenariul familial:Îmbunătățirea calității energiei

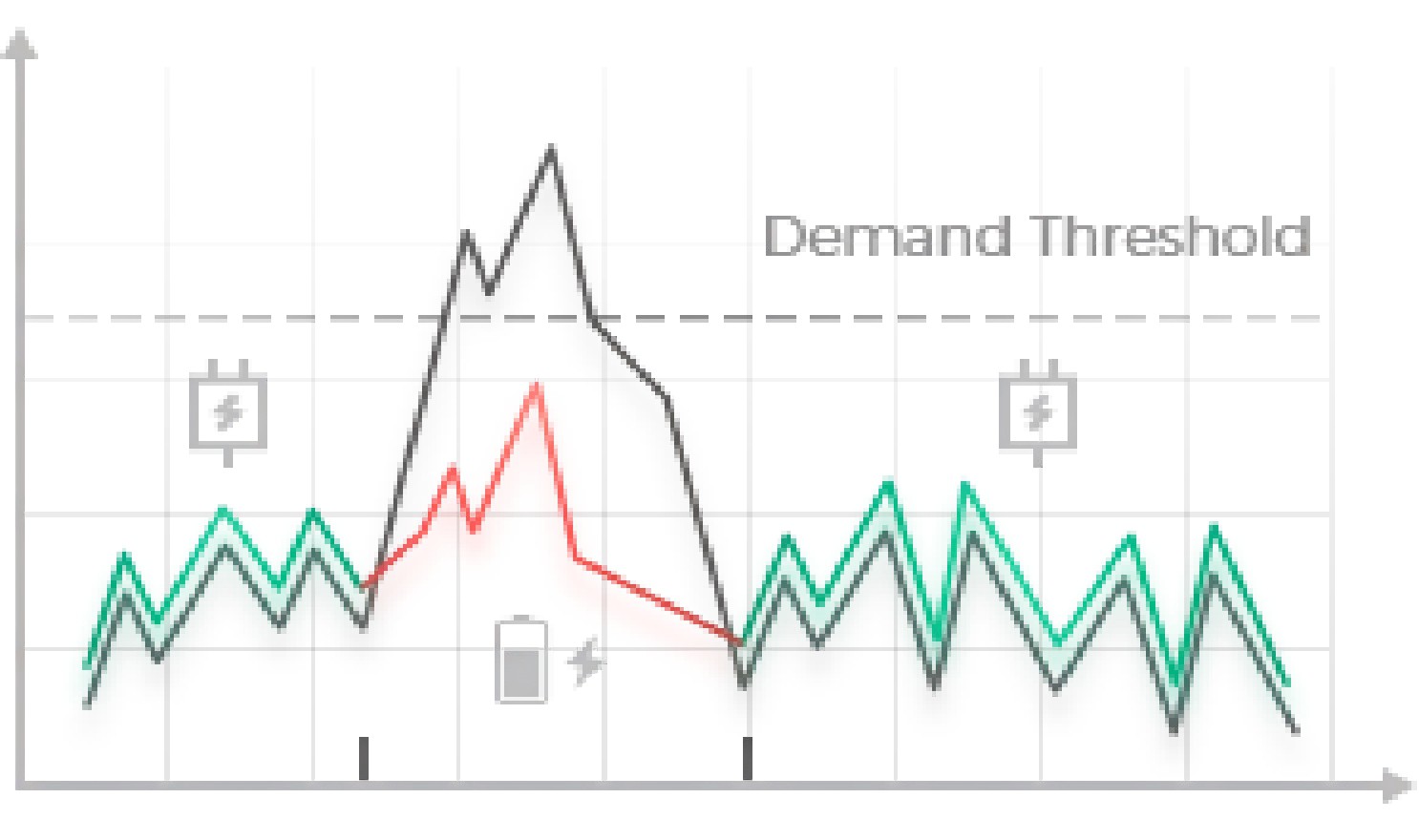

② Scenariul de afaceri:barbierit de vârf și umplere a văii, alimentare de rezervă
③ Scenarii industriale:barbierit de vârf și umplere a văii, alimentare de rezervă, extindere dinamică a capacității
Partea generarii de energie:
① Generare tradițională de energie:reducerea vârfului auxiliar și reglarea frecvenței
② Noua generare de energie:Ieșire lină, capacitate îmbunătățită de predicție a generării de energie, schimbare de vârf pentru a crește rata de utilizare
Partea microrețelei:
Gestionarea încărcăturii pentru a menține echilibrul, fluctuații ușoare pentru a îmbunătăți calitatea energiei, controlul echilibrului microrețelei
Partea grilei:
Predicția sarcinii reduce dificultatea de programare, reduce pierderile de transmisie și oferă energie de rezervă separată pentru sarcinile importante
