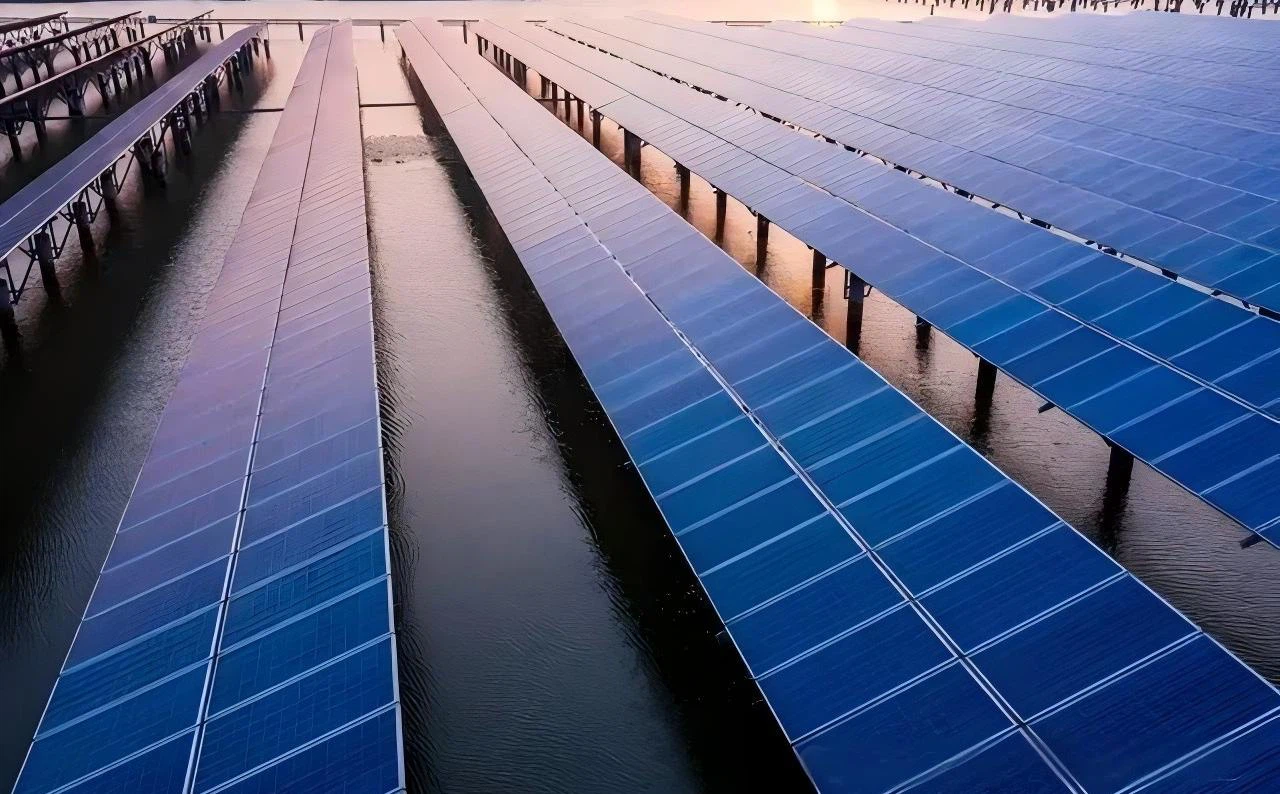

Așa-numita centrală fotovoltaică este o centrală care utilizează pe deplin comoara nesfârșită de energie a soarelui pentru a genera electricitate. Componentele sale de bază includ panouri fotovoltaice și invertoare, care se completează reciproc și îndeplinesc împreună misiunea cheie de conversie a energiei. Panourile fotovoltaice sunt ca niște colectoare magice de energie, compuse din numeroase unități eficiente de conversie fotoelectrică. Când soarele strălucește generos, aceste panouri pot capta cu acuratețe și pot transforma eficient energia solară în energie electrică. Invertorul acționează ca „formator” al energiei electrice, transformând cu atenție curentul continuu generat de panourile fotovoltaice în curent alternativ pentru a satisface nevoile de electricitate ale diferitelor sarcini, sau transmitându-l fără probleme către uriașa rețea electrică, aducând lumină și putere pentru mii de gospodăriilor și întreprinderilor. Care sunt cerințele pentru conectarea la rețea a centralelor fotovoltaice? Care este metoda de conectare la rețea? Următorul articol va explica în detaliu tuturor.
Cerințe standard pentru conectarea la rețea a centralelor fotovoltaice
Conexiunea dintre sistemele de generare a energiei fotovoltaice conectate la rețea și rețeaua electrică este o legătură importantă, iar proiectarea stațiilor fotovoltaice mari și mijlocii conectate la rețea ar trebui să îndeplinească următoarele cerințe standard:
- Specificații de proiectare pentru generarea de energie fotovoltaică conectată la rețeaua de distribuție GB/T50865
- Specificații de proiectare pentru centrală fotovoltaică conectată la sistemul de alimentare GB/T50866
- Reglementări tehnice pentru conectarea sistemelor de producere a energiei fotovoltaice la rețelele de distribuție GB/T29319
- Reglementări tehnice pentru conectarea centralelor fotovoltaice la sistemele electrice GB19964
- Cerințe tehnice pentru conectarea la rețea a sistemelor de generare a energiei fotovoltaice GB/T19939
Și consultați „Regulamentele tehnice pentru testarea calității energiei electrice a centralelor fotovoltaice” NB/T32006 pentru testare. Conexiunea la rețea a centralelor fotovoltaice ar trebui să îndeplinească următoarele cerințe de conectare la rețea în ceea ce privește armonici, abaterea tensiunii, dezechilibrul de tensiune, componentele DC, fluctuațiile de tensiune și pâlpâirea, pentru a furniza energie electrică sarcinilor locale de curent alternativ și a transmite energie electrică către grilă.
1. Distorsiunea armonică și a formei de undă
După ce centrala fotovoltaică este conectată la rețeaua electrică, tensiunea armonică la punctul comun de conectare ar trebui să îndeplinească cerințele GB/T14549 „Armonice în rețelele publice de energie pentru calitatea energiei”.
2. Abaterea tensiunii
După ce centrala fotovoltaică este conectată la rețea, abaterea tensiunii punctului comun de conectare ar trebui să îndeplinească cerințele GB/T12325 „Deviația tensiunii de alimentare de calitate a energiei”, adică suma valorilor absolute ale abaterilor pozitive și negative. a tensiunii punctului comun de conectare de 35 kV și mai sus nu trebuie să depășească 10% din tensiunea nominală. Abaterea tensiunii la punctul de conectare comun trifazat de 20 kV și mai jos este +7% din tensiunea nominală.
3. Fluctuațiile de tensiune și pâlpâirea
După ce centrala fotovoltaică este conectată la rețeaua electrică, fluctuația tensiunii și pâlpâirea la punctul comun de conectare îndeplinesc cerințele GB/T 12326 pentru fluctuația și pâlpâirea tensiunii de calitate a puterii. Limita de fluctuație a tensiunii la punctul comun de conectare cauzată numai de centrala fotovoltaică este legată de frecvența și nivelul de tensiune al variației.
Pâlpâirea de tensiune cauzată de o centrală fotovoltaică la un punct public de racordare trebuie tratată diferit în funcție de proporția dintre capacitatea instalată a centralei fotovoltaice și capacitatea de alimentare, precum și tensiunea sistemului, în conformitate cu prevederile din GBT 12326 „Power Quality Voltage Fluctuations and Flicker” și clasificat în trei niveluri.
4. Dezechilibru de tensiune
După ce centrala fotovoltaică este conectată la rețea, dezechilibrul de tensiune trifazat la punctul comun de conectare nu trebuie să depășească limita specificată în GB/T 15543 „Dezechilibrul tensiunii trifazate de calitate a puterii”, iar dezechilibrul de tensiune secvență negativă la punctul comun de conectare nu trebuie să depășească 2% și nu trebuie să depășească 4% într-o perioadă scurtă de timp. Dezechilibrul de tensiune de secvență negativă cauzat de centralele fotovoltaice nu trebuie să depășească 1,3% și nu trebuie să depășească 2,6% pe termen scurt.
5. componenta DC
Când o centrală fotovoltaică este conectată la rețea pentru funcționare, componenta de curent continuu alimentată la rețea nu trebuie să depășească 0,5% din valoarea sa nominală AC. Pentru centralele fotovoltaice care sunt conectate direct la rețea fără a trece prin transformatoare, limita poate fi redusă la 1% din cauza unor factori speciali precum randamentul invertorului.
6. Factorul de putere
Factorul de putere al centralelor fotovoltaice mari și mijlocii ar trebui să fie reglabil continuu în intervalul 0,98 (plumb) până la 0,98 (lag). În intervalul său de putere reactivă de ieșire, centralele fotovoltaice mari și mijlocii ar trebui să aibă capacitatea de a ajusta puterea reactivă de ieșire în funcție de nivelul tensiunii rețelei și să participe la reglarea tensiunii rețelei. Atunci când puterea activă de ieșire a unei centrale fotovoltaice mici depășește 50% din puterea sa nominală, factorul de putere nu trebuie să fie mai mic de 0,98 (în avans sau în urmă); Când puterea activă de ieșire este între 20% și -50%, factorul de putere nu trebuie să fie mai mic de 0,95 (în avans sau în întârziere).
Metoda de conectare la rețea a centralei fotovoltaice
- Luând ca exemplu fotovoltaica de pe acoperișuri de uz casnic
În general, fotovoltaicele de pe acoperiș de uz casnic sunt de obicei conectate la întrerupătoare de protecție împotriva trăsnetului în curent continuu, invertoare conectate la rețea și întrerupătoare de protecție împotriva trăsnetului în curent alternativ printr-o matrice fotovoltaică printr-o cutie de combinare și, în final, conectate direct la rețeaua de alimentare 202/328. Dispozitivele de colectare și înregistrare parțială a datelor pot fi configurate după cum este necesar.
Acest tip de sistem de generare a energiei fotovoltaice conectat la rețea poate fi conectat la rețea prin două metode: „contorizare net contor” și „prețul rețelei electrice”.
Nota:„Contorizarea netă a contorului” conectează de obicei terminalul de ieșire după contorul de intrare, în timp ce „prețul electricității în rețea” conectează terminalul de ieșire înainte de contorul de intrare.
Centralele fotovoltaice mari și medii, cum ar fi centralele convenționale, introduc toată energia electrică generată în rețea. Cu toate acestea, din cauza numărului mare de module fotovoltaice, acestea trebuie să fie împărțite în mai multe sub-matrice și echipate cu multe cutii combinatoare, necesitând uneori mai multe dulapuri de distribuție DC. Capătul de ieșire al rețelei fotovoltaice trebuie să fie echipat cu un comutator cu capacitate de stingere a arcului, iar întrerupătorul principal ar trebui să aibă capacitatea de a întrerupe în siguranță curentul maxim de scurtcircuit al rețelei la de 1,25 ori tensiunea maximă de circuit deschis a rețelei. .
Electricitatea generată de rețeaua fotovoltaică este conectată la invertor printr-un dulap de distribuție de curent continuu, iar puterea de curent alternativ de joasă tensiune de ieșire de către invertor este, de asemenea, trecută printr-un dulap de distribuție de curent alternativ înainte de a intra în rețeaua de înaltă tensiune printr-un transformator de înaltă tensiune. bine. Transformatorul de creștere trebuie să aleagă o metodă de conectare adecvată pentru a izola componentele DC și armonice generate de sistemul invertor, iar dispozitivele de comutare cu puncte de întrerupere evidente ar trebui să fie instalate la legătura dintre centrala fotovoltaică conectată la rețeaua publică și rețea.
Partea AC a sistemului de generare a energiei fotovoltaice ar trebui să fie, de asemenea, echipată cu detectie de împământare, protecție la supratensiune și supracurent, instrumente de indicare și instrumente de măsură. Dispozitivele de protecție împotriva trăsnetului ar trebui să fie echipate atât la capătul AC cât și la capătul DC. În plus, ar trebui configurat un sistem principal de control și monitorizare, care poate include detectarea și colectarea semnalelor digitale, precum și procesarea, înregistrarea, transmiterea și afișarea datelor de sistem necesare. Centralele electrice fotovoltaice la sol actuale și centralele fotovoltaice distribuite care sunt conectate central la rețeaua din China adoptă metoda „prețului electricității în rețea”.
