SOC

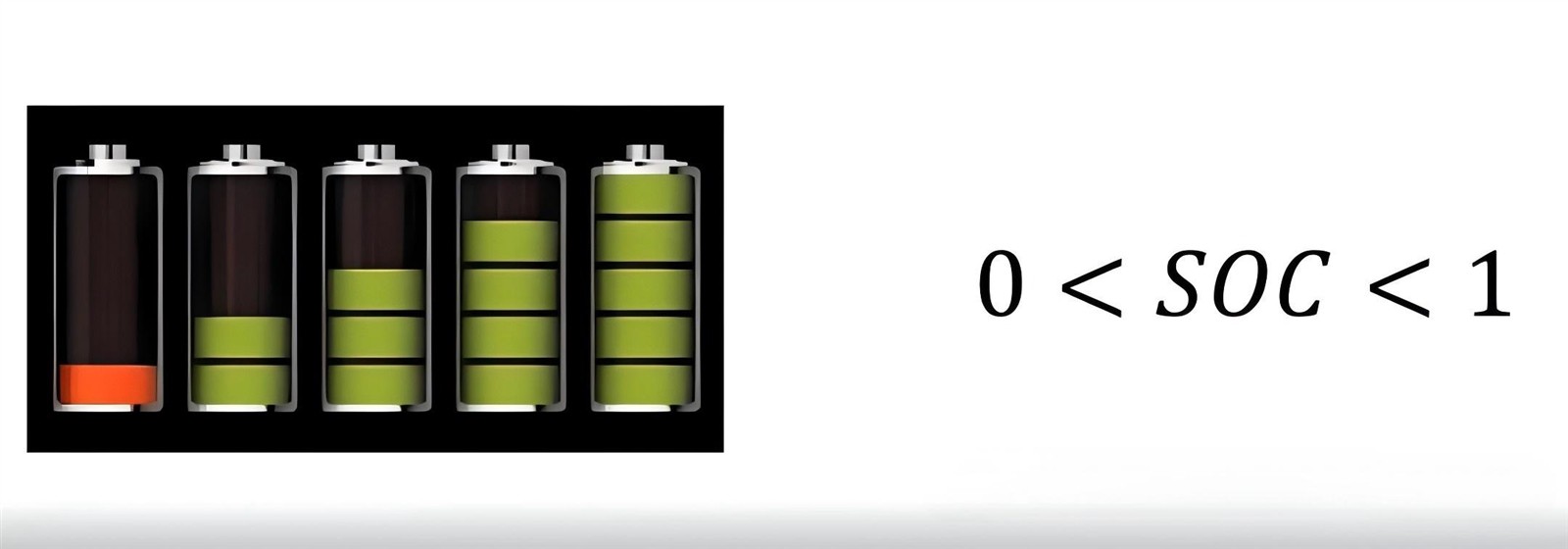

SOC, cunoscut și ca stare de încărcare, se referă la starea de încărcare sau încărcarea rămasă a unei baterii. Reprezintă raportul dintre capacitatea de descărcare rămasă a bateriei după o perioadă de utilizare sau depozitare pe termen lung și starea sa complet încărcată, adesea exprimată ca procent.Intervalul său de valori este 0~1. Când SOC=0, indică faptul că bateria este complet descărcată, iar când SOC=1, indică faptul că bateria este complet încărcată.
SOC este un parametru important care reflectă starea de utilizare a unei baterii și este unul dintre cei mai importanți parametri într-un sistem de management al bateriei (BMS), deoarece SOC-ul unei baterii nu poate fi măsurat direct și poate fi estimat doar prin intermediul unor parametri precum bateria tensiunea terminalului, curentul de încărcare și de descărcare și rezistența internă. Acești parametri sunt, de asemenea, afectați de diverși factori incerti, cum ar fi îmbătrânirea bateriei, schimbările de temperatură a mediului și starea de conducere a vehiculului, astfel încât estimarea corectă a SOC a devenit o problemă urgentă care trebuie rezolvată în dezvoltarea vehiculelor electrice.
În domeniul vehiculelor electrice, estimarea precisă a SOC este de mare importanță pentru îmbunătățirea utilizării bateriei, prevenirea supraîncărcării și supradescărcării, prelungirea duratei de viață a bateriei și asigurarea siguranței și fiabilității vehiculelor electrice. Prin urmare, sistemul de management al bateriei (BMS) al vehiculelor electrice include de obicei funcția de estimare SOC pentru a realiza monitorizarea și gestionarea în timp real a stării bateriei.
În plus, conceptul de SOC este utilizat pe scară largă în alte tipuri de sisteme de baterii, cum ar fi sistemele de stocare a energiei, dispozitivele electronice portabile etc., care sunt parametri importanți utilizați pentru a descrie capacitatea rămasă a bateriei.
SOH
SOH, cunoscut și sub numele de Stare de sănătate, se referă la starea de sănătate a unei bateriiși este folosit pentru a descrie gradul de îmbătrânire sau deteriorare a bateriei. Este un parametru important utilizat în sistemele de management al bateriei (BMS) pentru a evalua performanța bateriei.
Definiția SOH poate fi exprimată ca procent din capacitatea maximă curentă a unei baterii față de capacitatea sa inițială. Odată cu utilizarea bateriilor și trecerea timpului, în interiorul bateriei vor avea loc o serie de modificări fizice și chimice, cum ar fi scăderea substanțelor active, creșterea rezistenței interne etc. Aceste modificări vor reduce treptat capacitatea și performanța bateria. Prin urmare,prin măsurarea capacității maxime curente a bateriei și comparând-o cu capacitatea inițială, se poate obține valoarea SOH a bateriei pentru a evalua starea de sănătate a acesteia.
Evaluarea precisă a SOH este crucială pentru vehiculele electrice, sistemele de stocare a energiei și alte sisteme de baterii care necesită funcționare și fiabilitate pe termen lung. Poate ajuta utilizatorii să înțeleagă durata de viață rămasă a bateriilor, să prezică când bateriile trebuie înlocuite și să optimizeze strategiile de utilizare și întreținere a bateriilor. În plus, evaluarea SOH poate oferi un feedback important producătorilor de baterii pentru a îmbunătăți proiectarea și procesele de fabricație a bateriilor, pentru a spori durabilitatea și fiabilitatea bateriilor.
Trebuie remarcat faptul că metoda de evaluare a SOH poate varia în funcție de diferite tipuri de baterii și scenarii de aplicare. Metodele comune de evaluare includ testarea capacității, testarea rezistenței interne, analiza curbei de tensiune, analiza capacității incrementale (ICA) și analiza tensiunii diferențiale (DVA). Aceste metode au fiecare propriile avantaje și dezavantaje și este necesar să se aleagă metoda de evaluare adecvată în funcție de situația specifică.
DOD
DOD, cunoscut și sub denumirea de adâncimea de descărcare, se referă la procentul de capacitateeliberat de o baterie în timpul utilizării în comparație cu capacitatea sa nominală. Acest parametru este utilizat pentru a descrie gradul în care bateria este consumată în timpul utilizării.
Adâncimea de descărcare are un impact semnificativ asupra performanței și duratei de viață a bateriilor. În general, cu cât adâncimea de descărcare a bateriei este mai mare, cu atât ciclul de viață al bateriei este mai scurt. Deoarece fiecare descărcare profundă va cauza anumite daune structurii interne și substanțelor chimice ale bateriei, această deteriorare se va acumula treptat, ducând în cele din urmă la o scădere a performanței bateriei și la o durată de viață scurtă.
Prin urmare, atunci când utilizați baterii, descărcarea profundă trebuie evitată pe cât posibil pentru a prelungi durata de viață a bateriei. În același timp, este necesar să se acorde atenție stării de încărcare a bateriei și să se evite supraîncărcarea și supradescărcarea, care pot avea efecte negative asupra bateriei.
DOD este un parametru important de monitorizare în domenii precum vehiculele electrice și sistemele de stocare a energiei. Prin monitorizarea DOD-ului bateriei în timp real, se poate înțelege starea de utilizare a bateriei, se poate prezice durata de viață rămasă a bateriei și se pot lua măsuri corespunzătoare pentru a optimiza strategiile de utilizare și întreținere a bateriei. În plus, în sistemul de management al bateriei (BMS), strategiile de încărcare și descărcare sunt ajustate în funcție de DOD-ul bateriei pentru a proteja bateria și a prelungi durata de viață a acesteia.
SOE
SOE, cunoscut și sub denumirea de Stare a Energiei,este un parametru care descrie energia curentă rămasă a unui sistem de baterii sau a unui sistem de stocare a energiei. Spre deosebire de SOC (State of Charge),SOC se concentrează în principal pe proporția dintre capacitatea rămasă a bateriei și capacitatea sa totală, în timp ce SOE se concentrează mai mult pe energia disponibilă reală a sistemului, luând în considerare impactul unor factori precum eficiența bateriei, temperatura și îmbătrânirea asupra energiei disponibile efective.
În scenarii de aplicare, cum ar fi vehiculele electrice și stațiile de stocare a energiei, SOE este un parametru important care poate ajuta utilizatorii sau sistemele să înțeleagă mai precis starea energetică a sistemului actual de baterii sau a sistemului de stocare a energiei și să ia decizii mai rezonabile de încărcare, descărcare sau utilizare. . De exemplu, la vehiculele electrice, prin monitorizarea SOE, autonomia vehiculului poate fi estimată pentru a evita avariile vehiculului din cauza bateriei insuficiente în timpul conducerii; În centralele de stocare a energiei, prin monitorizarea SOE, planul de încărcare și descărcare al sistemului de stocare a energiei poate fi aranjat în mod rezonabil, îmbunătățind utilizarea și economia sistemului de stocare a energiei.
Trebuie remarcat faptul că estimarea SOE este mai complexă decât SOC deoarece necesită luarea în considerare a mai multor factori precum eficiența bateriei, temperatura, îmbătrânirea etc. Prin urmare, în aplicațiile practice, sunt necesari algoritmi și modele mai complexe pentru a estima SOE. Între timp, din cauza diferitelor caracteristici și medii de utilizare ale diferitelor sisteme de baterii sau sisteme de stocare a energiei, metodele și precizia lor de estimare a SOE pot varia, de asemenea.
În rezumat, SOE este un parametru important care descrie energia rămasă curentă a unui sistem de baterii sau a unui sistem de stocare a energiei și este de mare importanță pentru îmbunătățirea utilizării și economiei sistemului. Odată cu dezvoltarea continuă a vehiculelor electrice și a tehnologiei de stocare a energiei, metodele de estimare și aplicațiile SOE vor fi, de asemenea, îmbunătățite și extinse continuu.
OCV
OCV (tensiune în circuit deschis)se referă la tensiunea la bornele unei baterii în stare de circuit deschis (adică atunci când bateria nu se descarcă sau nu se încarcă). În tehnologia bateriei, OCV este un parametru important care reflectă forța electromotoare sau nivelul de tensiune al bateriei într-o anumită stare.
Pentru bateriile reîncărcabile, OCV se va modifica odată cu starea de încărcare (SOC) și starea de sănătate a bateriei (cum ar fi îmbătrânirea bateriei, rezistența internă crescută etc.). În timpul procesului de încărcare, pe măsură ce nivelul bateriei crește, OCV va crește treptat; În timpul procesului de descărcare, pe măsură ce nivelul bateriei scade, OCV va scădea treptat.
Măsurarea OCV este crucială pentru sistemele de management al bateriei (BMS) capoate ajuta sistemul să înțeleagă starea curentă a bateriei, permițând estimarea exactă a puterii, controlul încărcării, controlul descărcării și diagnosticarea defecțiunilor.De exemplu, în vehiculele electrice, BMS monitorizează OCV al bateriei în timp real și ajustează strategia de încărcare pe baza modificărilor OCV pentru a se asigura că bateria poate fi încărcată în siguranță și eficient.
În plus, OCV poate fi folosit și pentru a evalua starea de sănătate a bateriilor. Pe măsură ce bateria este utilizată și îmbătrânită, rezistența sa internă crește treptat, rezultând o scădere a intervalului de variație OCV în timpul încărcării și descărcării. Prin monitorizarea tendinței modificărilor OCV, capacitatea rămasă și gradul de îmbătrânire ale bateriei pot fi determinate, oferind o bază pentru întreținerea și înlocuirea bateriei.
Trebuie remarcat faptul că măsurarea OCV necesită asigurarea faptului că bateria este într-o stare de circuit deschis, adică nu trece curent între electrozii pozitivi și negativi ai bateriei. Prin urmare, în aplicațiile practice, este de obicei necesar să se măsoare OCV după ce bateria a încetat încărcarea și descărcarea pentru o perioadă de timp pentru a asigura acuratețea rezultatelor măsurătorii.
ACR și DCR
Rezistența la curent alternativ (ACR) și rezistența la curent continuu (DCR)sunt doi parametri importanți în evaluarea performanței bateriilor, care reflectă, respectiv, caracteristicile de rezistență internă ale bateriilor în circuitele AC și DC.
ACR: se referă la rezistența internă a unei baterii într-un circuit AC, reflectând gradul de obstrucție a bateriei la curentul AC. De obicei, pentru măsurare este utilizat un semnal de curent sinusoid cu o frecvență specifică (cum ar fi 1 kHz), iar rezistența internă a bateriei poate fi aproximată ca rezistența ohmică, care este suma rezistenței diferitelor părți din interiorul bateriei. Rezultatele măsurătorilor ACR sunt influențate de diverși factori, cum ar fi structura internă a bateriei, electrolitul, materialele electrozilor etc.
Rezistență internă DC DCR: se referă la rezistența internă a unei baterii într-un circuit DC, reflectând relația dintre tensiunea și raportul de curent al bateriei la un curent constant. Măsurarea DCR implică de obicei aplicarea unui curent continuu constant la bornele bateriei și măsurarea căderii de tensiune rezultată. DCR nu include numai rezistența ohmică, ci și rezistența la reacția electrochimică și rezistența la difuzie, astfel încât să reflecte mai cuprinzător caracteristicile de impedanță internă ale bateriei.
OVP
OVP (protecție la supratensiune) se referă la protecția la supratensiune a bateriei. Atunci când tensiunea bateriei depășește un anumit prag de siguranță, sunt utilizate mecanisme specifice de proiectare a circuitelor și de protecție pentru a întrerupe sau a limita sursa de alimentare, protejând astfel bateria și circuitele ulterioare de deteriorare. Principiul său este similar cu protecția la supratensiune din sistemele de alimentare, dar se concentrează mai mult pe scenariul de aplicare specific al bateriilor.
Odată cu popularizarea produselor electronice și dezvoltarea continuă a tehnologiei bateriilor, siguranța bateriilor, ca componentă cheie pentru stocarea și furnizarea energiei, este din ce în ce mai apreciată. Supratensiunea bateriilor poate provoca nu numai deteriorarea bateriei în sine, dar poate duce și la consecințe grave, cum ar fi incendii și explozii. Prin urmare, bateria OVP a devenit un mijloc important de a asigura siguranța bateriei și de a prelungi durata de viață a bateriei.
OCP
OCP (Over Current Protection) este un mecanism de protecție a circuitului utilizat pentru a împiedica curentul dintr-un circuit să depășească o valoare predeterminată, evitând astfel situațiile periculoase precum deteriorarea echipamentului sau incendiul. Protecția la supracurent este utilizată pe scară largă în diverse domenii, cum ar fi sistemele de alimentare, echipamentele electronice și acționările cu motor.
Principiul de funcționare al protecției la supracurent OCP se bazează pe detectarea și compararea curentului. Când curentul din circuit depășește pragul prestabilit, dispozitivul de protecție la supracurent va răspunde rapid prin întreruperea alimentării, reducerea tensiunii sau ajustarea parametrilor circuitului pentru a limita curentul și a proteja siguranța circuitului și a echipamentului.
OTP
OTP (protecție la supratemperatură)este un mecanism important de protecție a siguranței în dispozitivele de încărcare, menit să prevină deteriorarea sau accidentele de siguranță cauzate de temperatura excesivă în timpul procesului de încărcare.
Mecanismul de protecție OTP la supratemperatura monitorizează temperatura dispozitivului de încărcare și ia măsurile corespunzătoare atunci când temperatura depășește un prag de siguranță prestabilit, cum ar fi reducerea puterii de încărcare, oprirea încărcării sau întreruperea alimentării, pentru a preveni supraîncălzirea dispozitivului. Acest mecanism este de obicei integrat în cipul de control sau în modulul de gestionare a puterii al încărcătorului, monitorizând temperatura dispozitivului în timp real prin intermediul senzorilor de temperatură și comparând-o cu praguri prestabilite.
În timpul procesului de încărcare, temperatura dispozitivului crește treptat datorită căldurii generate de curentul care trece prin rezistor și căldurii degajate de reacțiile chimice interne ale bateriei. Dacă temperatura este prea ridicată și nu este controlată în timp util, poate duce la consecințe grave, cum ar fi deteriorarea bateriei, îmbătrânirea circuitului și chiar incendiu. Prin urmare, protecția la supratemperatură OTP este de mare importanță pentru asigurarea siguranței încărcării și pentru extinderea duratei de viață a echipamentului.
